臥式螺帶混合機

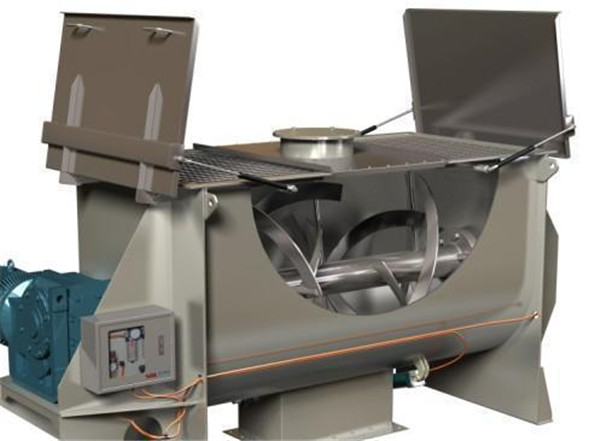

混合機的傳動主軸上布置雙層螺旋葉片，內部螺旋將物料向外側輸送，外部螺旋將物料向內部聚集。物料在雙層螺旋帶的對流運動下，形成一個低動力高效的混合環境。安裝于攪拌軸上的內外徑螺旋帶動桶體內物料，使攪拌器在桶體內最大范圍翻動物料。攪拌裝置工作時內螺旋帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺旋帶動靠近桶壁物料做軸心旋轉，軸向由兩側至內推動，本混合物料能夠在較短時間內均勻混合。

臥式螺帶混合機特點

混合機底部出料方式：粉體物料采用氣動大開門結構形式，具有卸料快、無殘余等優點； 高細度物料或半流體物料采用采用手動蝶閥或者氣動蝶閥，手動蝶閥經濟適用，氣動蝶閥對半流體的密封性好，但造價比手動蝶閥高。在需要加熱或冷卻的場合，可配置夾套。加熱方式有電加熱和導熱油加熱兩種方式可選：電加熱方便，但升溫速度慢，能耗高；導熱油加熱需要配置油鍋和導油動力、管道，投資較大，但升溫速度快，能耗較低。冷卻工藝可直接向夾套內注入冷卻水，夾套換熱面積大，冷卻速度快。電機與攪拌主軸之間通過擺線針輪式減速機直聯，結構簡單，運行可靠度高，維護方便。

臥式螺帶混合機適用范圍

廣泛應用于膩子膏、真石漆、干粉、膩子、醫藥、食品、化學品、飼料、陶瓷、耐火材料等固-固（即粉體與粉體）、固-漿（即粉體與膠漿液）的混合，特別適應粘稠的物料混合。對纖維含量較大、密度差異大的物料混合，該混合機不適合。膩子膏、真石漆、生物、醫藥、食品等行業，建議使用不銹鋼材質。一般情況下，混合含有玻化微珠的干粉砂漿料，推薦臥式螺帶混合機快。電機與攪拌主軸之間通過擺線針輪式減速機直聯，結構簡單，運行可靠度高，維護方便。


臥式螺帶混合機材質的要求

根據物料情況使用者可以選配普通碳鋼和不銹鋼等材質，如果物料腐蝕性太大，那么可以選用高標號的不銹鋼材質或者選擇內襯耐腐層，根據材料使用級別要求表面處理可用粗拋、精拋、鏡面拋光處理。

臥式螺帶混合機技術參數

臥式螺帶混合機主要技術參數

型號規格m3	LHY-0.25	LHY-0.5	LHY-1	LHY-1.5	LHY-2	LHY-3	LHY-4	LHY-6	LHY-8	LHY-10
一次混合kg	100-150	200-300	400-600	600-900	800-1200	1200-1800	1600-2400	2400-3600	3200-4800	4000-6000
電機功率KW	3-5.5	4-11	7.5-15	11-18.5	15-22	18.5-30	22-37	37-55	37-55	45-75
設備重量kg	500	900	1800	2500	3200	4100	5100	6300	7500	8900

臥式螺帶混合機選型原則

臥式螺帶混合機選型原則：
目前，許多用戶在粉料/粉體混合設備方面很多選擇國內原有的立式錐形混合設備，但專家建議，由于立式錐形混合機存在許多缺點、維修率很高，因此在粉料/粉體或顆粒狀物料混合時，應選擇臥式混合機，該設備混合效率高，混合質量好，卸料時間短，殘留量也少。但選擇及使用臥式混合機需注意以下幾點：
1． 根據每天生產量挑選臥混機。因混合機每批物料加工時間約10分鐘，加上出料及進料的時間，每批物料加工時間可按15分鐘計，則1小時可以連續加工4批料。如選擇每批加工量100千克的混合機，則每小時可加工400千克。用戶可以根據自己的需要挑選臥式混合機。
2．根據臥式螺旋帶式混合機工作原理，用于攪拌混合的雙螺旋帶向相反方向推送物料的能力應是基本一致的。由于內螺旋帶的螺距等于外螺旋帶，為達到推送物料的能力一致，內螺旋帶的寬度應大于外螺旋帶，否則會使物料向一個方向集中。因此，在選擇臥式混合機時要注意這一點。
3． 按設計原理，螺旋帶式混合機中螺旋帶與殼體之間的間隙可以為4毫米～10毫米，物料可以用摩擦力帶動全部參加混合。但由于粉碎粒度及物料的摩擦系數不一樣，因此會使各種組分的物料參加混合的時間不一樣，造成產品的不均勻性。目前有的廠家已意識到這一點并對產品作了改進。一種是注意加工精度，使底隙減少到3毫米左右；另一種是將主軸與殼體之間做成位置可調整的形式，根據磨損量可經常調整螺旋帶與殼體之間的間隙。在選擇混合機時，這兩種形式的產品應是最佳選擇。
4． 選擇臥式螺旋帶式混合機要注意出料方式。應與供應商及時溝通選擇適合自己工藝的閥門形式，同時不要選擇側口的出料形式。原因是：當混合機在規定時間完成攪拌混合后，最短時間內一次放清可保證物料的均勻度；如用側口螺旋帶逐漸放凈，一是耽誤時間，達不到預期生產率，二是物料本已達到最佳均勻度，過度攪拌反而會使物料離析，破壞了均勻度，從而失去了選用臥式混合機的意義。
5．使用臥式混合機要注意投料的次序。一般是先投大料，如玉米粉、豆粕粉等，然后 再投小組分料，如預混料。注意預混料一定不用螺旋提升機投料，應用一次性翻斗式投料，或用人工投料，這樣可以避免預混料中有效成分的離析流失。
6．使用臥式混合機，應在混合機啟動后再逐批投料。混合結束放料時也不要停機，出凈料后再混合一批。如果滿載后再啟動，會引起動力距太大而燒毀電機。
總之，選擇一個適用的臥式混合機并使用得當，將明顯提高混合料的質量，并很快就會在生產過程中反映出良性效果。如果能進一步掌握自配混料的技術，還可使物料成本大大降低，從而提高利潤。

臥式螺帶混合機出料方式

粉體物料采用氣動大開門結構形式，具有卸料快、無殘余等優點；高細度物料或半流體物料采用采用手動蝶閥或者氣動蝶閥。可配置加熱或冷卻夾套。加熱方式有電加熱和導熱油加熱兩種方式。冷卻工藝可直接向夾套內注入冷卻水，夾套換熱面積大，冷卻速度快。小型號混合機采用減速機直聯方式，結構簡單，運行可靠度高，維護方便。大型號混合機采用皮帶輪帶動擺線減速機驅動，皮帶傳動的彈性連接有在超載時保護傳動部件的優勢。

臥式螺帶混合機適用范圍

應用于農藥、獸藥、食品、化學品、生物、養殖業、陶瓷、耐火材料、塑膠、復合肥等固-固（即粉體與粉體）固-漿（即粉體與膠漿液）的混合，還特別適應粘稠的物料混合.
